磁力驅動泵的的結構原理

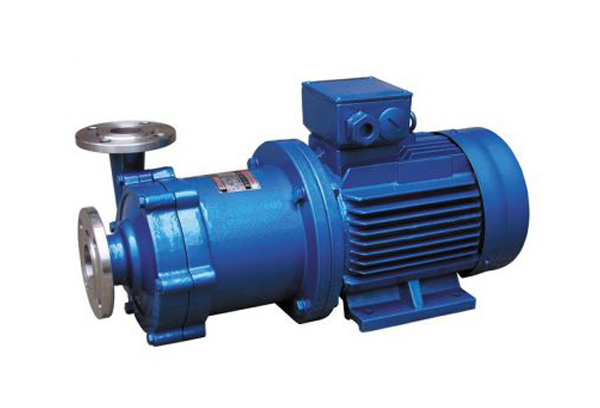

發布人：隔膜泵廠家 發布日期：2022-11-17 點擊率： 本文關鍵詞：磁力驅動泵磁力驅動泵是利用磁體能吸引鐵磁物質以及磁體或磁場之間有磁力作用， 而非鐵磁物質不影響或很少影響磁力的大小， 因此可以無接觸地透過非磁導體（隔離套）進行動力傳輸?shù)奶匦浴４帕︱?qū)動泵主要由泵體、葉輪、磁性連軸器、隔離套、電動機等組成。電動機通過連軸器和外磁鋼連在一起。 葉輪和內磁鋼通過葉輪螺母和泵內軸組成一體， 裝在由泵體和隔離套組成的密封體內。電動機帶動外磁鋼， 外磁鋼帶動內磁鋼， 使葉輪旋轉， 從而由靜密封代替動密封， 達到無泄漏輸送介質。
以下對組成部分進行簡單介紹：
（1）泵體、葉輪和普通泵基本相同，起到對流體作功和對作功后流體收集、輸送的目的。
（2）圓筒型磁力聯軸器由內、外磁轉子和隔離套組成，起到空間傳遞力或轉矩的目的，是磁力泵中關鍵的傳動部件。
（3）滑動軸承、推力軸承對葉輪、泵軸和內磁轉子等組成的轉子部件起到支撐和軸向限位作用。是磁力泵中的關鍵元部件，它的使用性能直接影響磁力泵的使用壽命。
（4）主要連接件是磁力泵中的聯結支撐元部件。主要起到連接和定位等作用。
（5）軸承懸架部件對帶動外磁轉子的驅動軸起到支撐作用。只存在于非直聯結構。
（6）原動機通常為電動機。為磁力泵提供動力。
