磁力驅動泵的冷卻循環系統

發布人：隔膜泵廠家發布日期：2022-11-17 點擊率：本文關鍵詞：磁力驅動泵

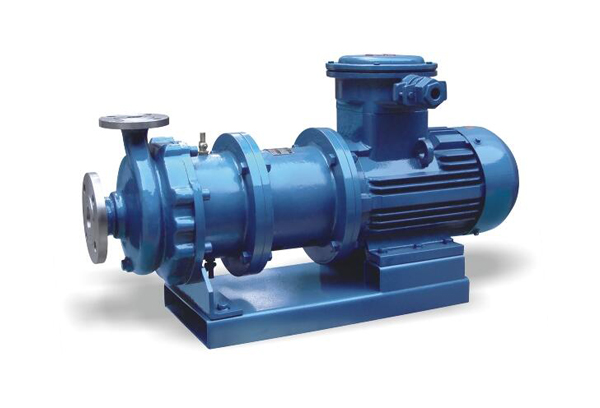

磁力驅動泵中大多都有一套冷卻循環系統，其循環方式常有兩種。

（1）內循環方式在泵內靠近葉輪出口的部位引出一高壓循環介質，其大部分高壓流體經過內磁轉子和隔離套間的狹小間隙，流經泵軸的中心孔或其他通道，回到泵的吸人口。另有一小部分經過止推軸承和滑動軸承的推力端面，再經滑動軸承的潤滑油槽后，回到泵的吸人口，完成對隔離套、滑動軸承和推力軸承的潤滑和冷卻作用。

（2）外循環方式在泵的出口高壓區引出一高壓循環介質，其高壓流體經外部的冷卻、過濾等輔助設備后，再進人泵內，完成對隔離套、滑動軸承和推力軸承的潤滑和冷卻作用。

軸向力的產生和平衡方式

軸向力的產生主要由以下幾個部分組成：葉輪前后蓋板上的壓力不一致產生的軸向力、引進的高壓冷卻循環流體作用在內磁轉子上的軸向力、葉輪在對介質作功時產生的作用在葉輪上的動反力、所輸送介質的泵人口壓力作用在推力軸承端面上的軸向力。

以上軸向力的作用結果，就產生了一個作用在整個轉子部件上，指向泵人口，非常巨大的軸向力，通常在幾千牛，乃至上萬牛以上。而推力軸承沒有能力承受這么大的軸向力。因此為了保證推力軸承可以長時間，安全穩定的工作，就必須平衡泵內的軸向力。

磁力驅動泵中軸向力的平衡方式有許多種，其中一種為泵內軸向力的水力自平衡系統。通過更改葉輪前后蓋板的受力面積，當葉輪產生的壓力作用在前后蓋板上時，葉輪上會產生一個大小等于或接近，但與作用在整個轉子上的軸向力相反。從而基本上平衡了泵內的軸向力。

經過泵內軸向力的水力自平衡后，推力軸承上的軸向力可以控制在一個很小的范圍內，推力軸承上的端面比壓也可以控制在一個合理的范圍內。
